SMD 부품 신뢰성 장비로 널리 알려진 독일의 SEF GmbH 회사의 548-10G Reflow 해외 전시용 장비에 대하여 특가 판매를 합니다. 본 장비는 삼성전자 반도체. 무선사업부. LG . PCB 업종 등에서 Reflow 환경 열 충격 시험 및 Reflow Soldering 장비로 가장 널리 사용하는 모델 입니다.
1.특징
l 장비 판매 : 장비 판매 완료기 까지
l 상태 : A 급 상태
l 보증기간 : 6개월
l 장비 설치 : 교육 지원
l 전기환경 : 3상 x 380V +N / 16 A or 3상 x 220V
l 조기 판매 시 판매 종료함.
l 실물 Demo 확인 가능.
l 일시.
l 딜러 판매 환영. 지원 합니다.
>> 장비 수량 : 2 system ( 1개 Demo 장비 / 1개 중고장비 ) ★ 딜러 문의 환영 ■ 판매가격 : 문의
Click 하면 Web 548-10G 바로 볼 수 있습니다.
l 연락처 heebko@naver.com Mobile 010 8209 0883 T. 02 3141 2111
SPEC
|
▶5481-10G Series Reflow Balance Table
|
||
|
No Function
|
548-10G/K
|
|
|
1
|
Heating 방식
|
Full Hot Air Convection
Sliding Hot Air Convection 방식, Welding Zone Hot Air speed 50~100% 가변 기능 |
|
2
|
Chamber Length
|
1300mm
|
|
3
|
Conveyor Width
|
350mm
|
|
4
|
Max conveyor Height (통과높이)
|
40mm
|
|
5
|
Conveyor type
|
Mesh
|
|
6
|
Conveyor Speed
|
10 ~ 70mm
|
|
7
|
Temperature Profiler
|
1ch x Temperature Profiler (Built in)
|
|
8
|
Parameter Memory
|
16 종류 Memory
|
|
9
|
Profile Memory
|
7 종류 Memory (Graphic)
|
|
10
|
Interface
|
USB Port. 25Pin Printer Port for Profile Printing
1ea X Temperature Profile Connect Port |
|
11
|
Max Temperature
|
300’c .
|
|
12
|
Temperature Accuracy
|
1’c
|
|
13
|
Exhaust Fan Motor Box (기본제공)
|
180m3 per/Hr
|

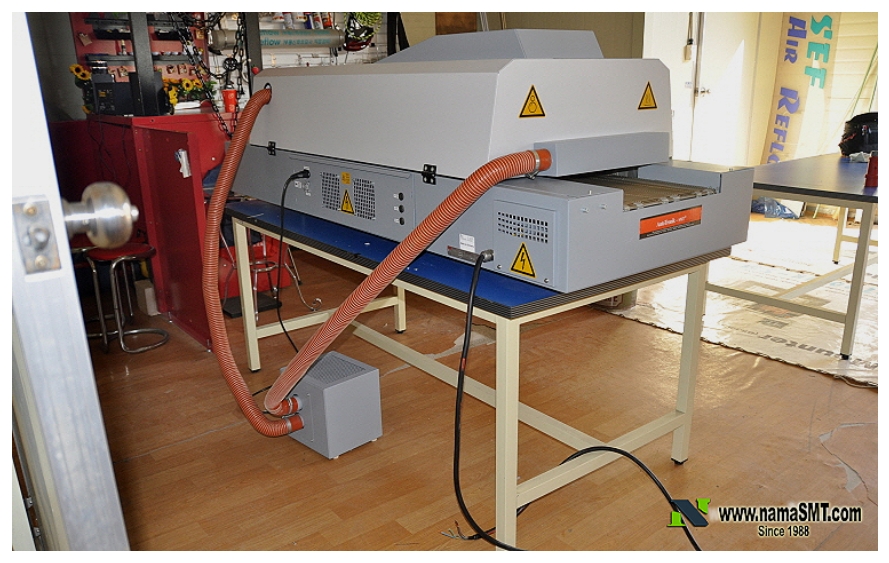

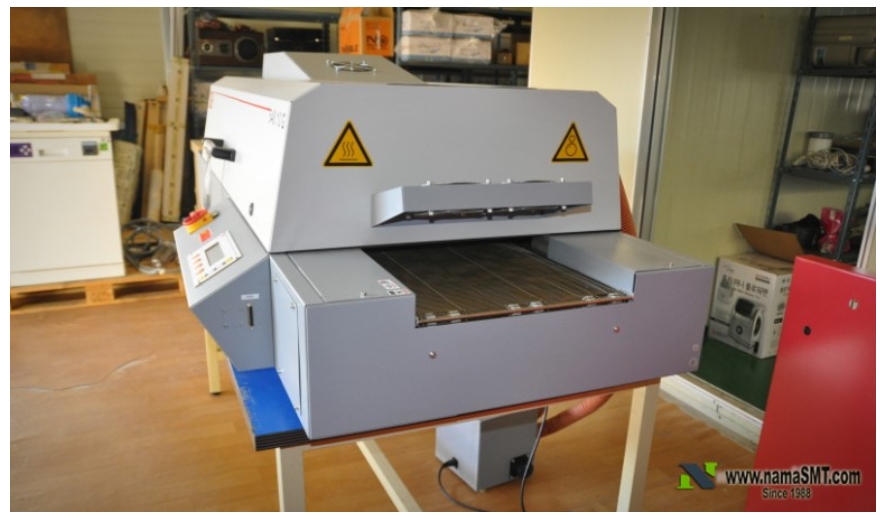

장비 사진
unloader Plate 기본 제공
548-10G reflow / 저 전력 친환경 reflow 장비
탁상용 어떠한 장소에도 설치 가능
폭 2m Unloader Plate 제외 ( UnLoader Plate 기본 제공 )
투입구에 Loader Plate 별도

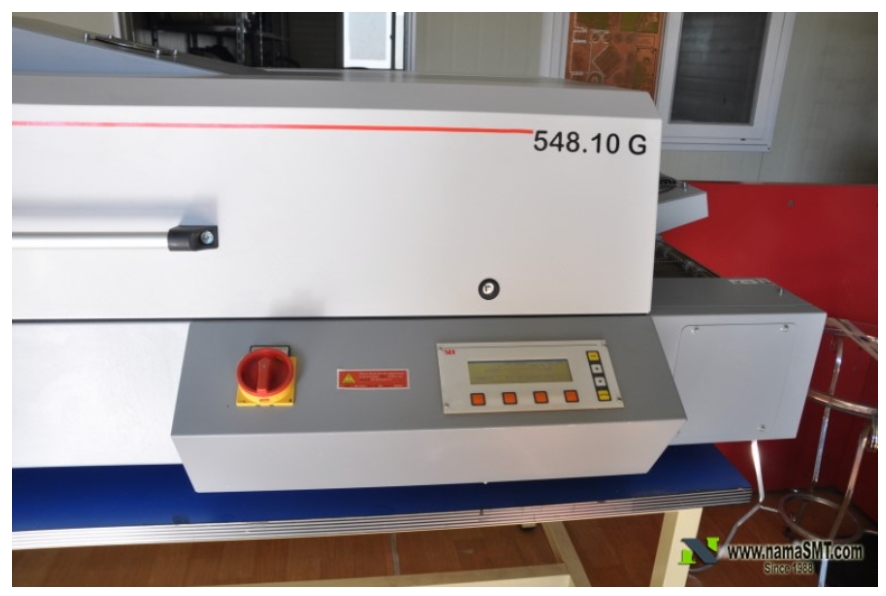

누구가 운영이 간편한 Full Dawn Menu 모드
4개 운영 방식으로 구성 4개의 Multi Function Key
Paramter 설정 모드 / 저장. 불러오기 모드 / 온도 측정 모드 / 시스템 관리 모드
4개로 구성되어 있음.
Reflow 출구는 별도의 Unloader Plate "무상"제공
2가지 기능으로 사용됨.

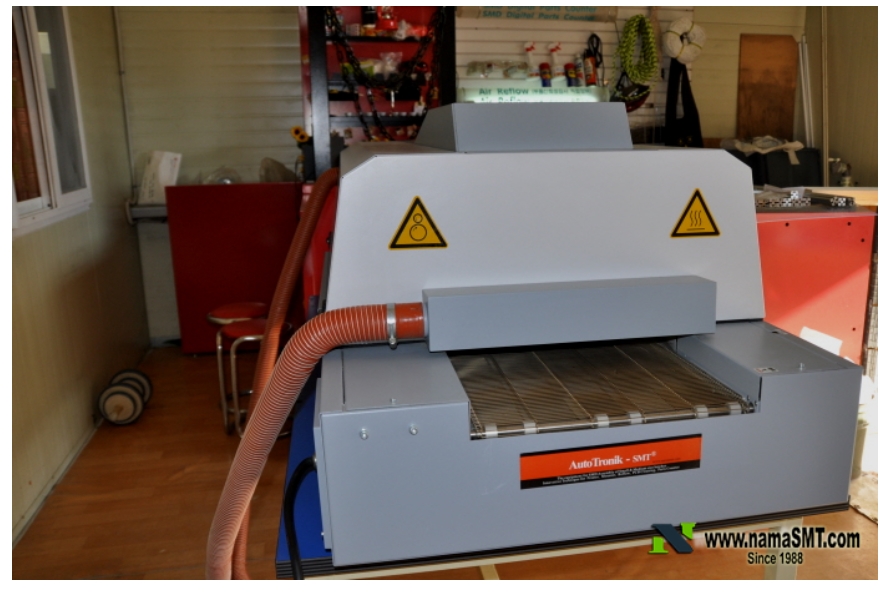

Reflow 투입구 Air Knife 가능으로 외부의 온도 와 차단으로 안정된 내부 온도 관리

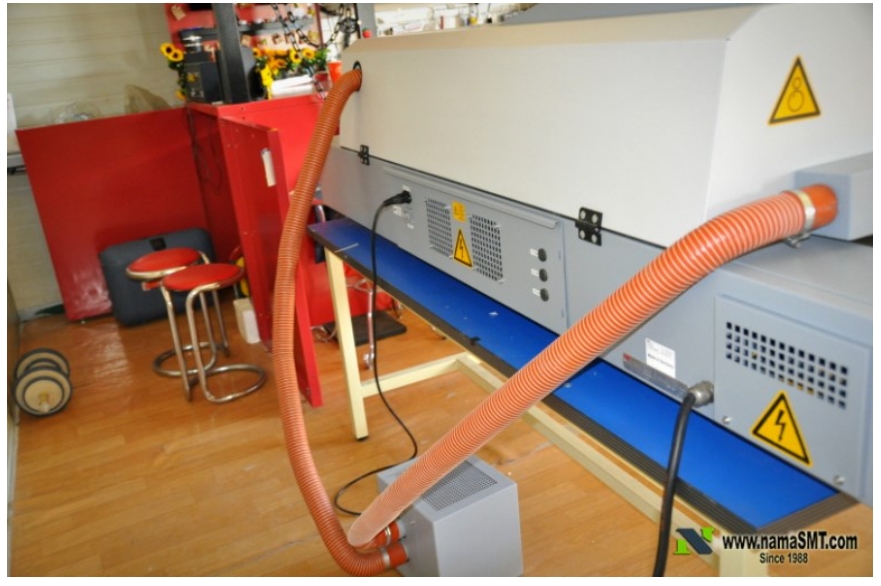

Exhaust Box 제공
배기 Fan Motor 기본 제공

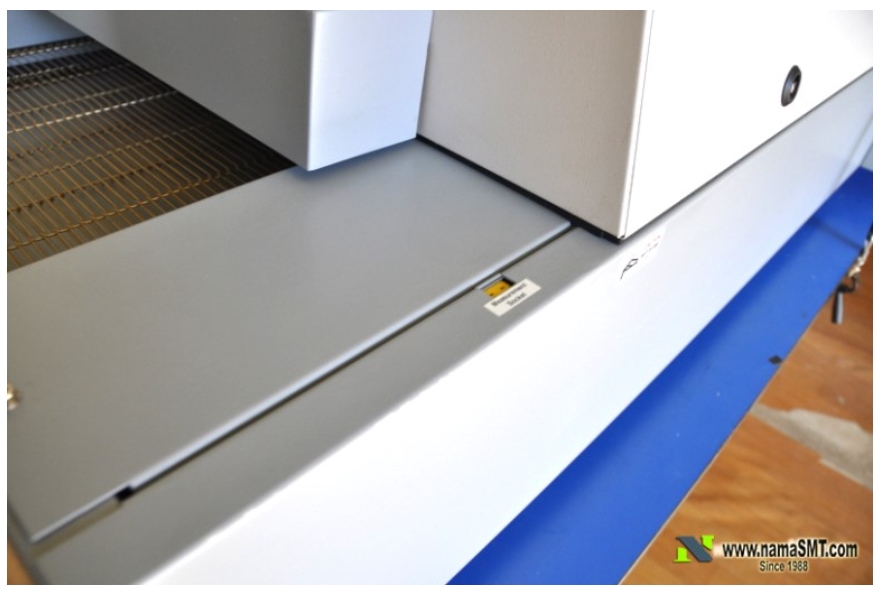

Reflow 출구 . Unloader Plate 부착 전 사진

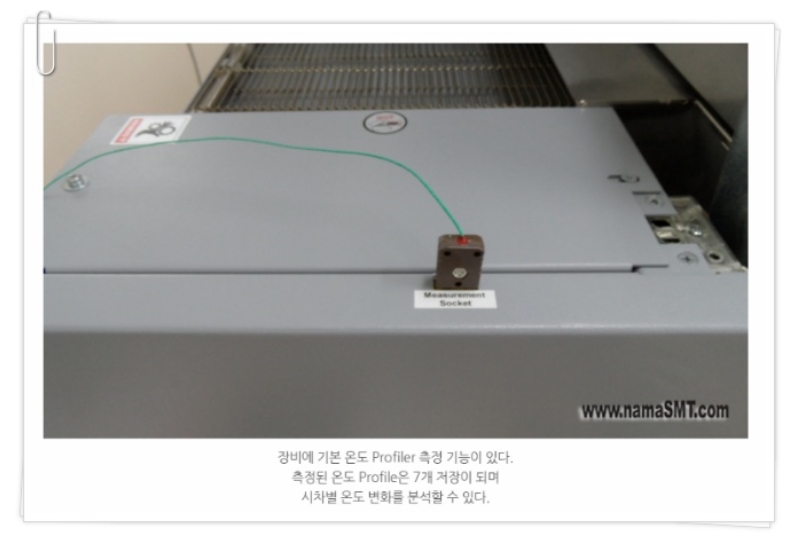

장비에 기본 온도 Profiler 측정 기능이 있다. 측정된 온도 Profile은 7개 저장이 되며 시차별 온도 변화를 분석할 수 있다.
실시간 온도 Profile 측정 저장 및 저장 후 분석 가능.
온도 프로화일 측정. 저장. 분석 7개 Profiler측정 저장 가능
실시간 온도 측정 Dispelay

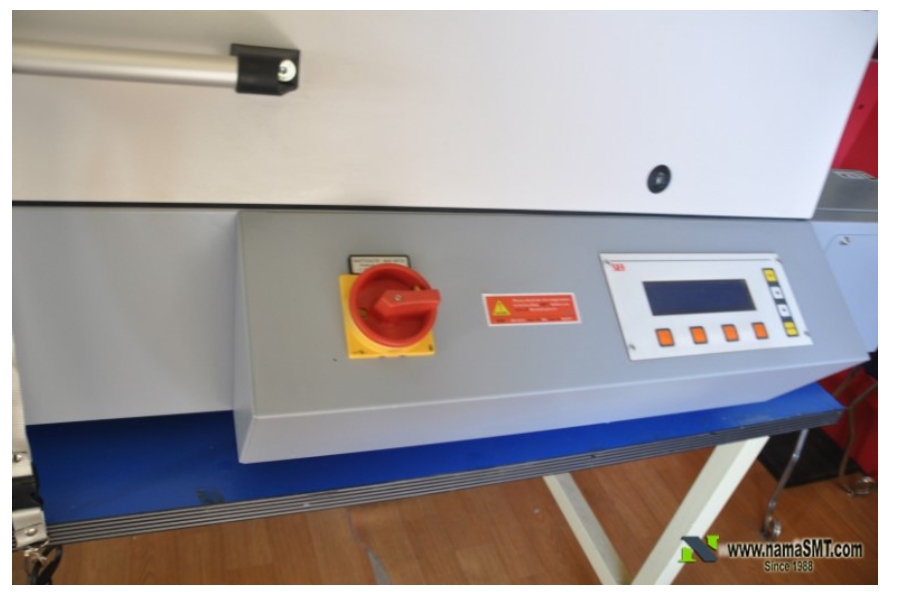

누구나 사용이 쉬운 Easy 4 Multi Function Key
운영이 간편하여 누구나 사용이 가능하다.
후면은 USB Port가 있어 PC 환경에서 Reflow 제어 가능하다.
PC 환경에서 사용을 위하여 Sosy Program을 Down LOad 받아 사용을 하면 된다.

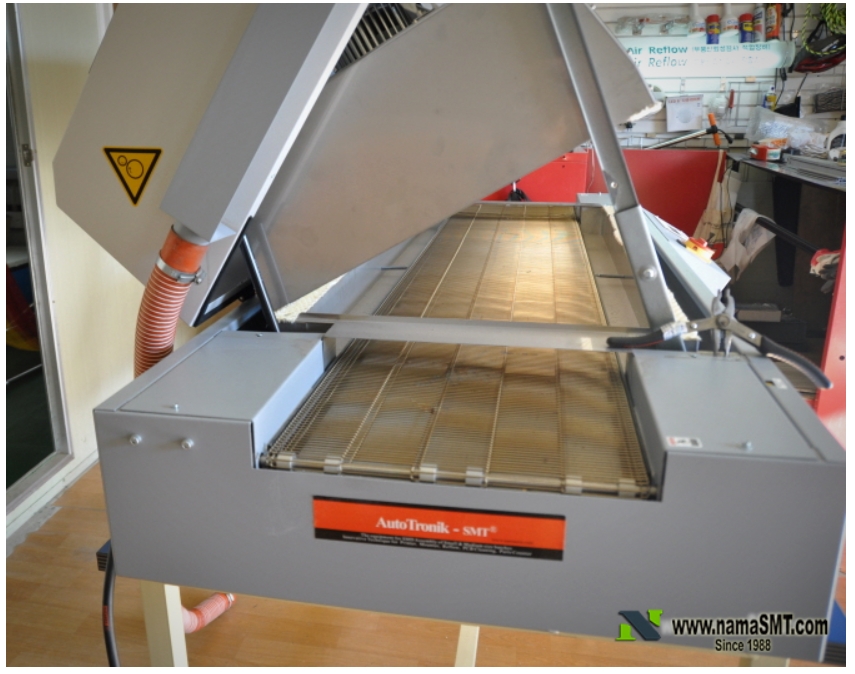

3장비는 3중 열 보호 장치로 되어 있으며, 어떠한 내연성 소재를 사용하지 않아 친환경 장비이다.장비에 Full Air COnvection 방식으로 어더 한 Heater도 없이 순수한 Hot Air를 Chamber에 공급한다.Chamber의 길이는 1.3m이며 온도의 구간 Curve는 자유롭게 구현이 가능하다.
Convection Fan Motor는 50 ` ~ 100% 10단위로 Fan Motor 속도를 조절 가능하며, Reflow 온도 Corve 구현이 다양하게 조절이 가능하다.
Reflow Conveyor 폭은 400mm로 넓은 PCB 작업이 가능하다.
투입구 Loader 부착 가능 (option)
전기는 매우 저 전류의 장비이며 시동 전류 16A 작동 전류 5~ 8A의 Eco 친환경 장비이며,reflow의 열을 75% 이상 재 순환하여 사용하는 장비이다. 2010년 독일 친환경 장비 수상한 제품이다.
배기는 2개의 고열성 테플론 Hose 기본 제공되며,10m는 자유 Exhaust 할 수 있다그 이상의 배기 환경에서는 별도 배기 Fan 을 설치 필요할 수 있다.
장비의 내구성은 그간 한국에 30년 판매하여 온 장비로 한국에서 신뢰성 장비로 널리 사용하는 장비이며소량 PCB Reflow Soldering에도 널리 사용되는 장비이다.
연구소 Lab & QC 등에 적합 장비
베트남. 태국 가능
