BGA Laser Soldering Test













레이저 솔더링 시헙작업을 하여 보았습니다. BGA ball Soldering 작업을 부분적 Reball 등을 하였습니다.

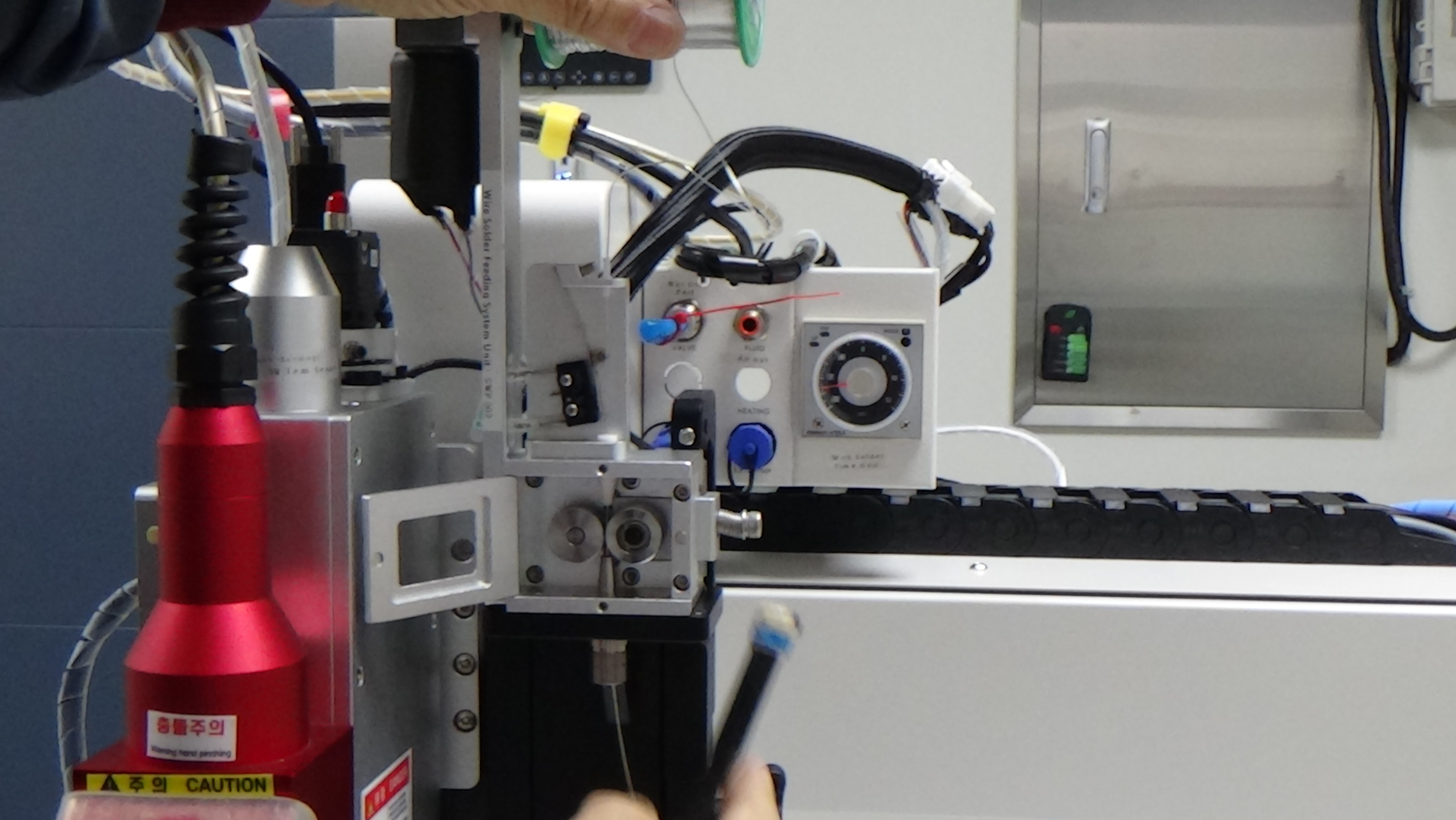

레이저 솔더링 Unit

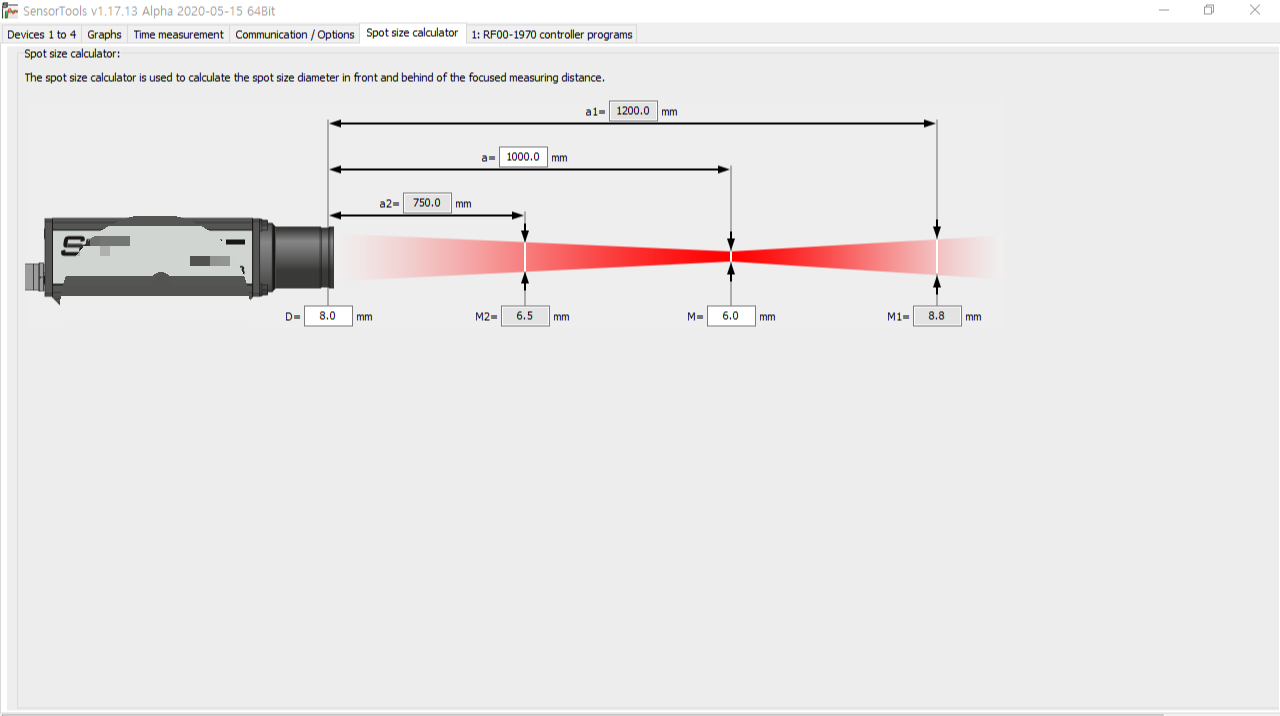

Vision.  적외선 무선 측정기. Laser 등이 하나 Unit에 모두 들어 있다.





레이저변이센서가 높이를 자동으로 OffSET 값을 측정한다.



---





Wire Solder 사용할 수 있다.



---



레이저 온도 Calibration 할 수 있다.





레이저 발생장치 및 레이저 파라메터 설정 장치

















BGA Laser Soldering  시험하여 보았다,

Solder ball 놓기전에 Flux 먼저 도포하고 Laser Soldering 시험을 하였다.연속적 및 단발성 여러 가지 조건으로 하였는데 만족스러운 솔더링 결과이다.



Laser Soldering 할때,  온도 파라메터를 설정할수 있다. 이것은 하나의 laser Point 솔더링 작업에

Max 7단계의 온도를 매우 짧게 설정하므로서, 솔더크림 작업시 Laser 파워의 급작스러운 온도에 크림솔더가 뛰는현상을 예방한다, reflow 온도 Profile 과 같은 온도설정을 하므로서 고품질 Laser Solder 구현이 가능하다











 동영상





















적용은 방산. 전장. 반도체. 다양한 분양에 응용 사용할 수 있는 LAser Soldering 장비 이다.





---

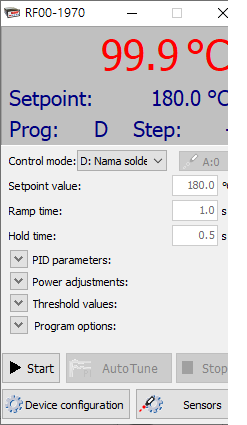

Laser Soldering 온도 파라메터 설정



Laser Soldering 온도 파라메터 설정할 수 있다



레이저 출력량을 설정한다







솔더링 분포도 측정 가능하다,

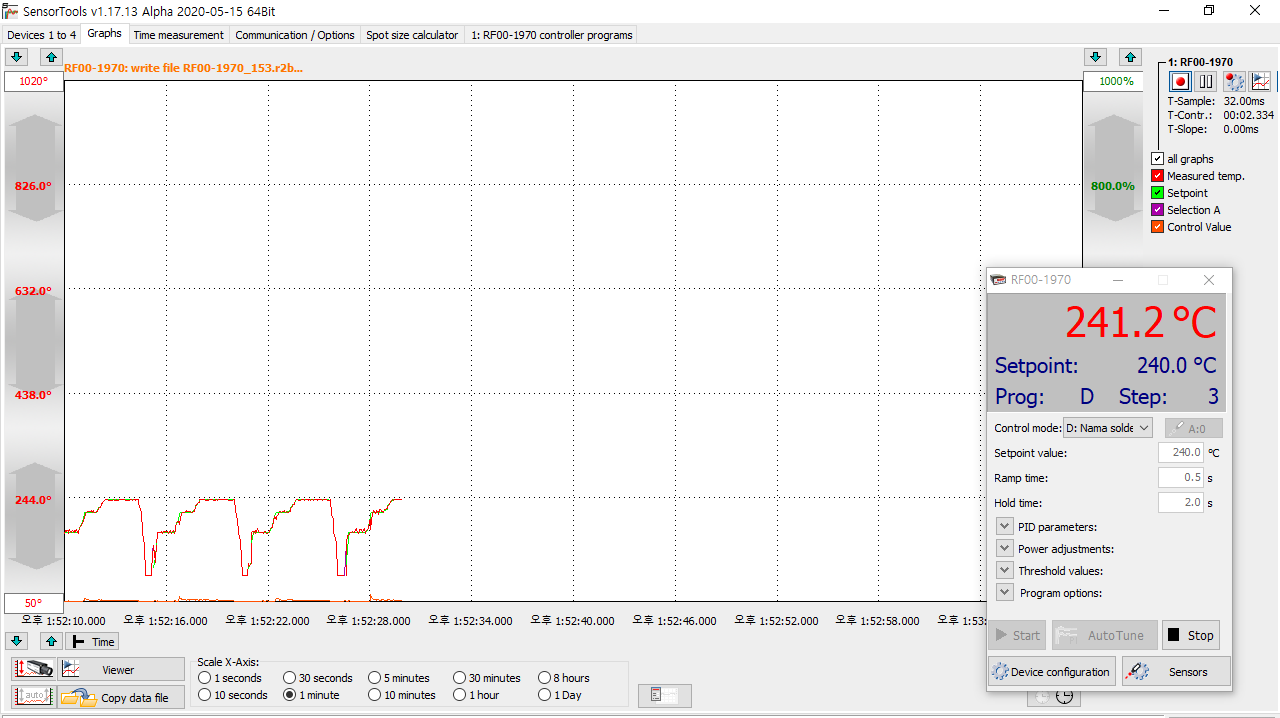

설정돤 레이저 바라메터 출력 결과를 모니터링 할수 있다.











Laser 솔더링 출력값을 모니터링 작업결과치 알수 있다.
