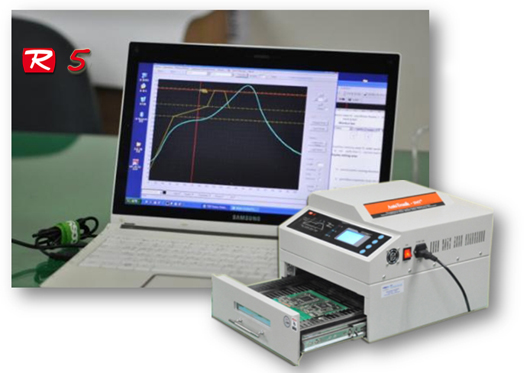

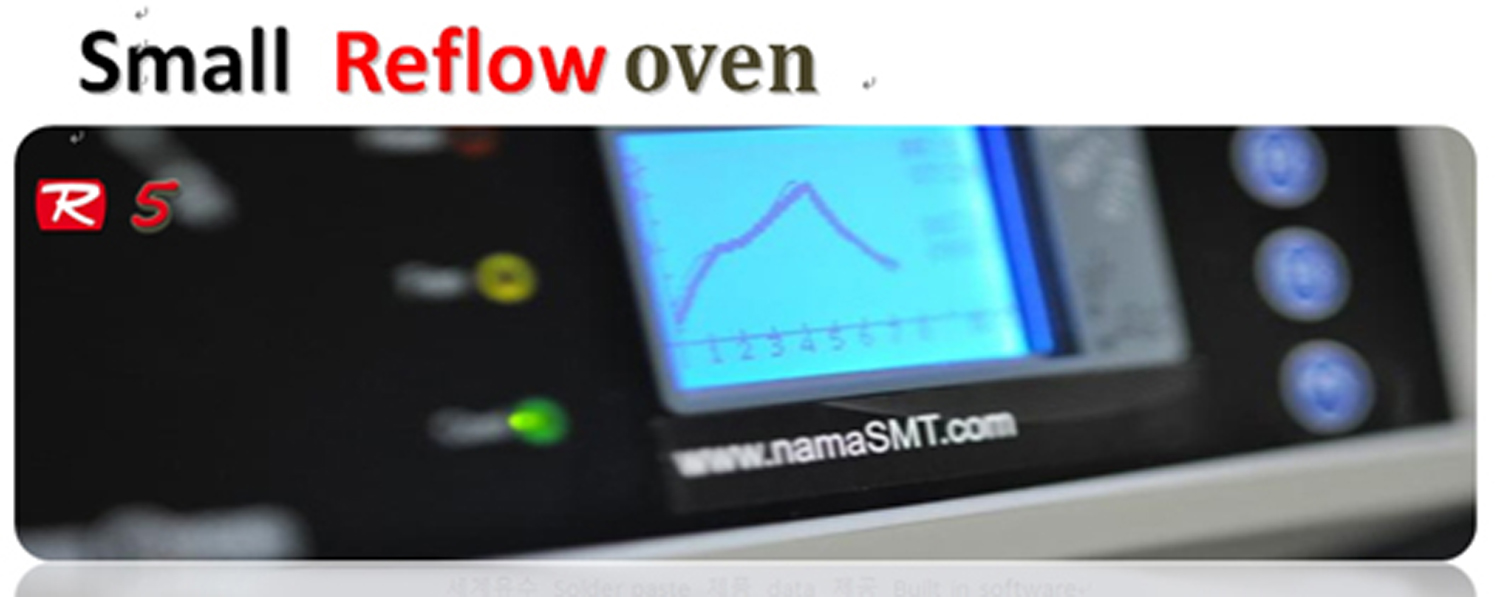

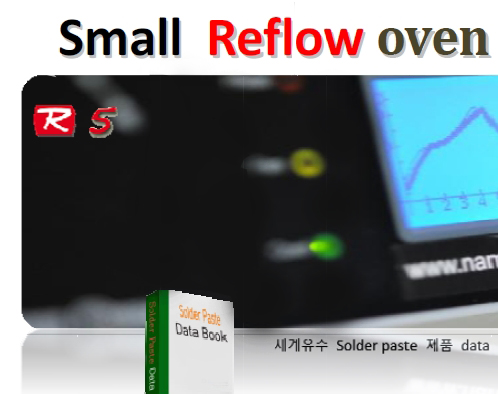

Small Reflow for Lab. QC R5



사용 용도

• R5는 빠른 Proto type 위한 Reflow Oven입니다.
• 신뢰성 온도 환경 Test.
• 무연 Reflow Soldering

• Reflow Soldering ( 연구. 개발. 산학연)
• SMD 반도체 내구성 시험 Test
• Bond 접착제 경화
• Through Plating Paste 경화
• Solder Resist 마스크 경화
• 부품 건조



Lab. QC  부분에사 가장 널리 사용되는 Small Reflow Oven R5에 대한 내용입니다,



R5 Reflow 출시한지도 5년이 되었습니다. 그간 제품 사용에 있어 가성비 대비 가장 효율적인 장비입니다. 유럽의 장비는 두말할 것 없이 좋으나, 사용빈도 와 정밀 운영의 장비가 아니라면 R5 Reflow 장비가 가격 대비 만족스러운 Reflow Oven입니다.

​

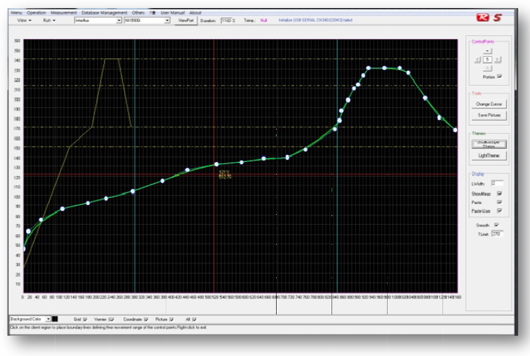

R5는 Software 매우 잘되어 있습니다. PC 환경에서 마우스를 드리그 하면 그대로 온도 구현이 되며, 또한 세계 유명 Solder Paste 생산 업체의 data Sheet 솔더 라이브러리가 기본 저장 제공되며, 개별적 Solder Paste 생성.Edit 가능합니다.

​

모든 온도 파라미터 설정은 Solder Paste 기반으로 온도 설정을 한다는데 잘 알고 계시리라 생각합니다. 이러한 기본적인 Data의 납 예열. 용점 등의 Profiler 제공으로 쉽고 간편하게 Reflow 장비 운영이 가능합니다.

​

남아전자산업에서는 30년 이상 오직 신뢰성 Reflow를 유럽, 독일. 미국, 중국 등의 제품을 한국 및 Asia 지역에 공급하여 왔습니다. 이러한 오랜 경험의 결과는 고객의 믿음과 신뢰라고 생각합니다.

​









web site 바로가기











l  무한대 프로그램 PC저장

l  구간별 온도 특성 보기

l  온도 Profiler 측정 저장

l  화면 구간 설정 ( Pre heating 구간)

l  화면 바탕색. 눈금자 설정변경

l  Tem. Max 쉽게 변경

l  Reflow Oven Parameter Viem 기능을 통하여 바른 온도 특성 확인

l  Profile Graphic 전체 온도 상/하. 시간 딜레이 쉽게 변화

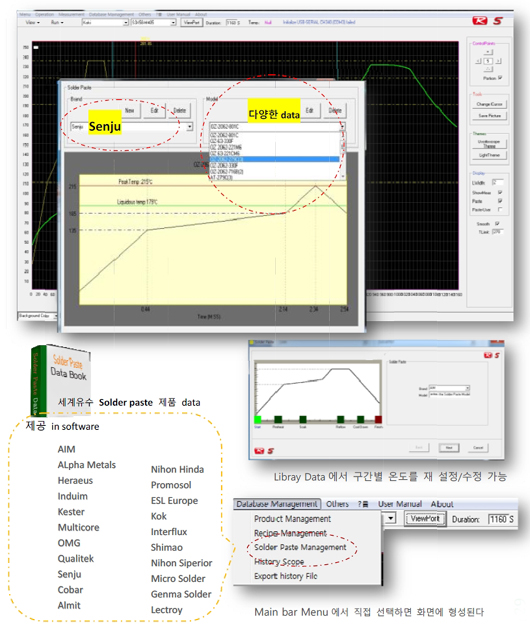

l  세계 유명 Solder paste 라이브러리 Data 제공 및 추가 가능

l  etc









SPEC

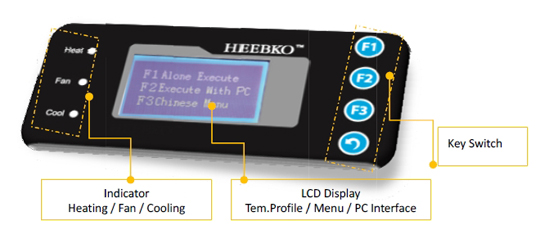

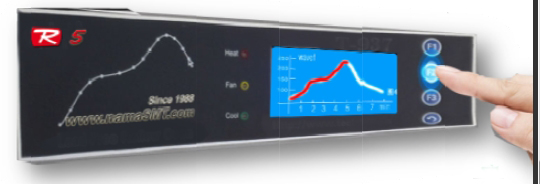

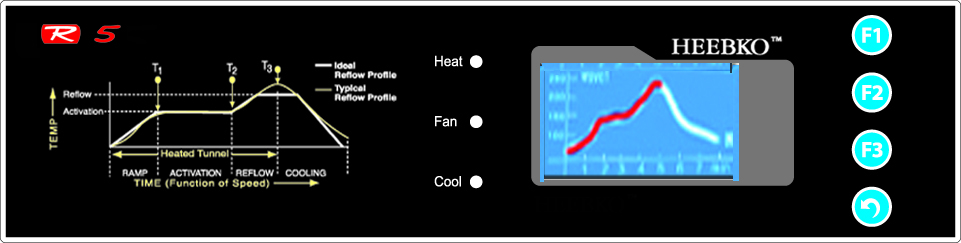

Air-Convection IR Heaters Batch Oven. PCB work 350. Graphic LCD Display and 단순 4 Key Operating function, 온도 Profile 4 type 제시 및 실시간 온도 변화 Display. 2 channel customer Edit Memory. By PC control

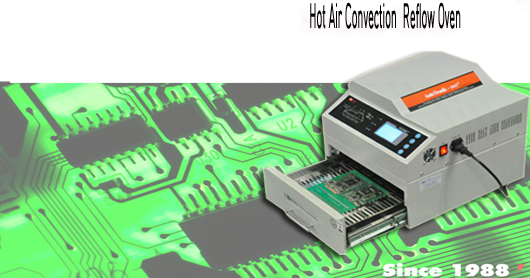

•  IR Hot Air Convection
•  Max. PCB size = 350 x 400 mm
•  Max Temperature : 300'c
•  Temperature Rage = 0 ~300’c
•  Cycle time : 1 ~ 8min
•  Power : 3300 Watts
•  Support Voltage : Ac 220 Volt / 60Hz
•  Dimension : 473 X 466 X 290mm
•  Weight : 22Kg
•  Software CD 제공 (Solder paste data 포함)

​





 R5 기술적 특성 Spec

본 제안은 “Lab . QC & Small”의 Reflow Soldering을 위한 R5 Series 장비 소개 드리는 데 있어

개별적 장비의 특징에 대하여 아래 와 같이 비교표를 작성하였으므로 참고하시기 바랍니다.





Technical Specification :



•  1. IR Hot Air Convection
•  Max. PCB size = 350 x 400 mm
•  Max Temperature : 300'c
•  Temperature Rage = 0 ~300’c
•  Cycle time : 1 ~ 8min
•  Power : 3300 Watts
•  Support Voltage : Ac 220 Volt / 60Hz
•  Dimension : 473 X 466 X 290mm
•  Weight : 22Kg.







R5 장비 구성



1. 1 x R5 Main Assembly

2. 1 x Power Cable

3. 1 x 200VAC

4. 1 x 5mm Fuse, 10A 250VAC

5. 1 x Manual on CD 1

6. 1 x USB 변환 data cable

​

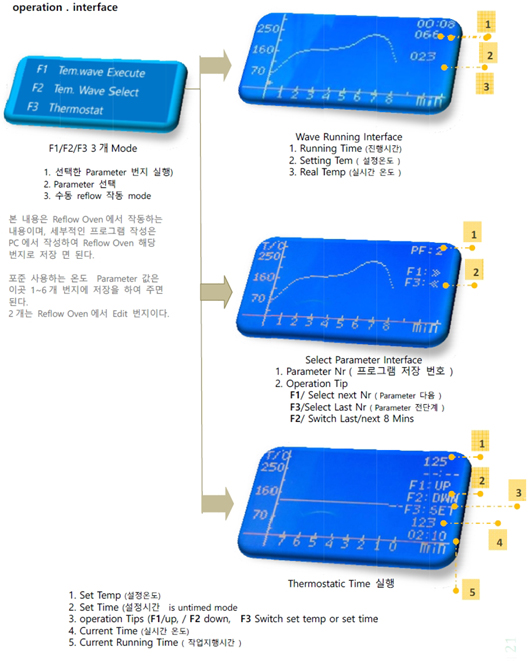

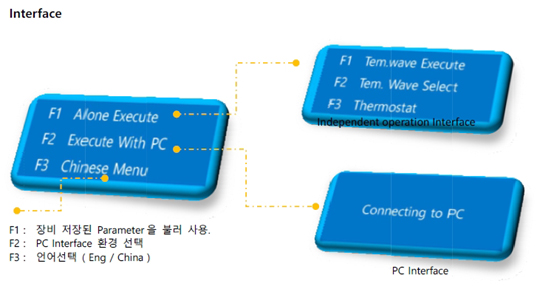

Program Mode
